防煙区画とは｜貫通処理の方法、壁・垂れ壁の仕様について

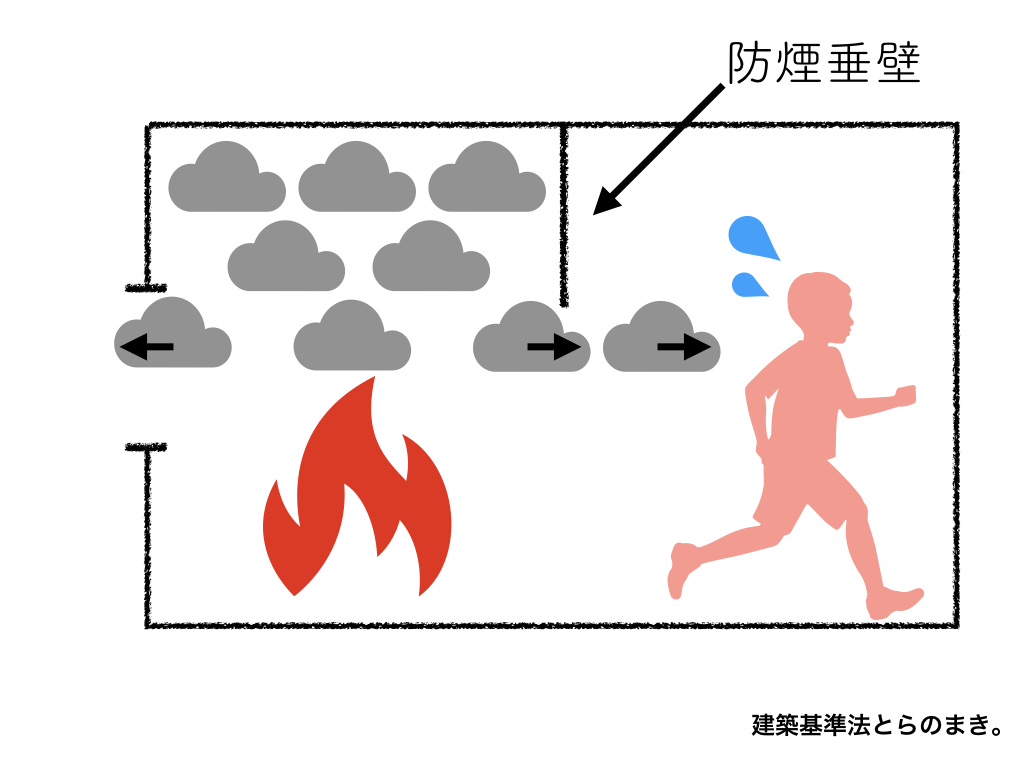

そもそも防煙区画を要求している排煙設備は火災時の煙を建物全体にを広げずに外へ排出する為に設置されます。その煙を外に排出させる為に防煙区画が必要です。

[chat face=”そぞろ.png” name=”” align=”right” border=”gray” bg=”gray” style=”maru”]防煙区画とは、防煙壁で区画をすることです！[/chat]

[chat face=”悩む.001.jpeg” name=”” align=”left” border=”gray” bg=”none” style=”maru”]防煙壁ってことは、壁しか認められていないの？[/chat]

[chat face=”そぞろ.png” name=”” align=”right” border=”gray” bg=”gray” style=”maru”]いえ！用語がややこしいのですが…防煙壁とは、壁だけでなく、垂れ壁も含んでいます！[/chat]

防煙壁の定義などを法文を元に確認したい場合は、下記の記事を読んでみてください。

[box06 title=”あわせて読みたい”]防煙壁とは？建築基準法上の定義について[/box06]

[chat face=”そぞろ.png” name=”” align=”right” border=”gray” bg=”gray” style=”maru”]防煙区画で大事なのは、排煙設備の有効高さも変わってくるということです！[/chat]

[chat face=”悩む.001.jpeg” name=”” align=”left” border=”gray” bg=”none” style=”maru”]排煙設備の有効高さってどういうこと？[/chat]

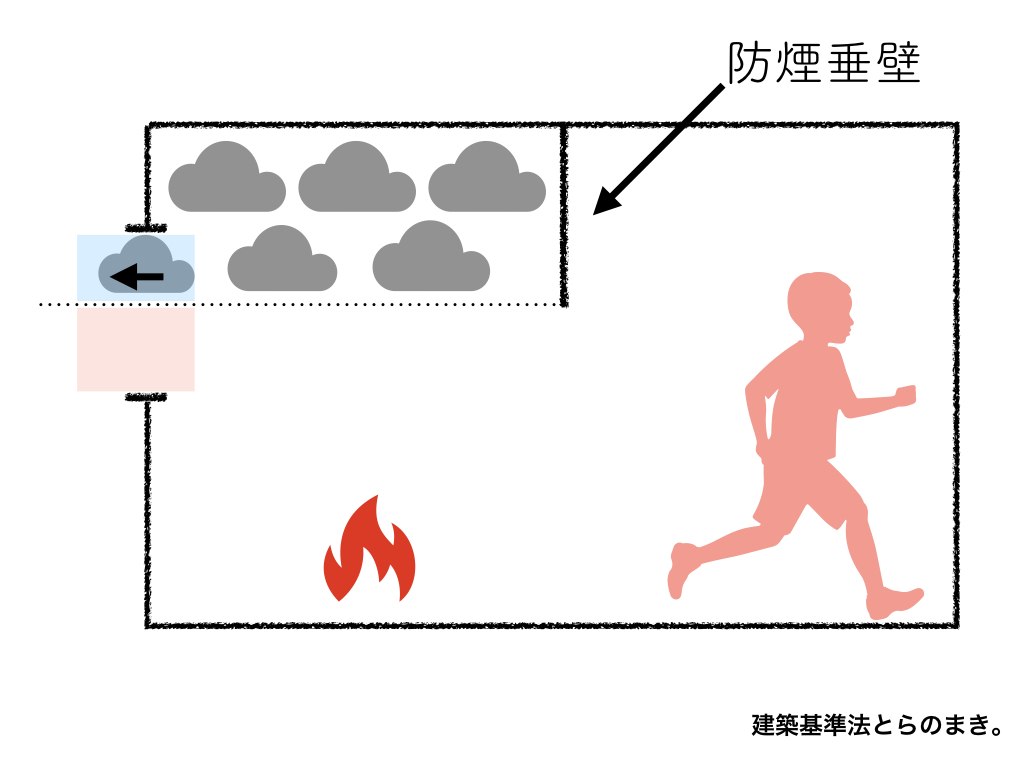

排煙設備とは、煙を外へ排出する為に設けられるものです。しかし、防煙区画を垂れ壁で計画した場合、それより下に計画された排煙設備は有効に効力を発揮しません。

つまり、何が言いたいかというと…排煙設備の有効部分というのは、防煙区画の計画によって決まるのです。

防煙区画の『3つの方法』の仕様とは？

それぞれの方法について確認していきましょう。

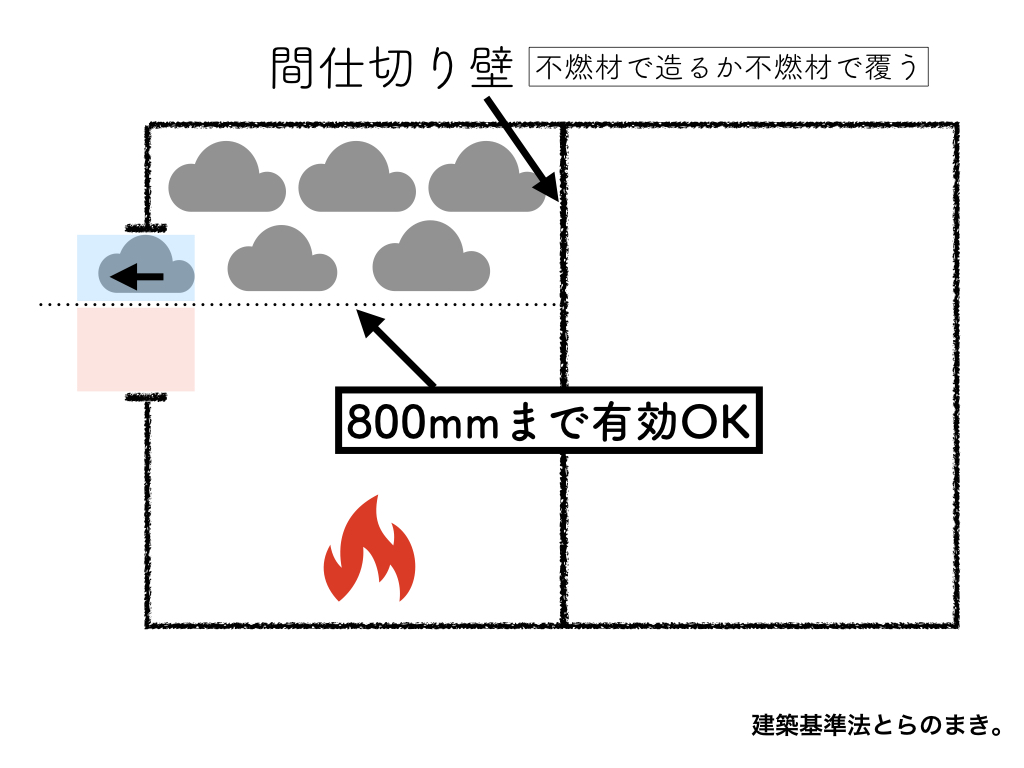

壁で区画する方法

単純に壁とするだけでなく、不燃材料で造るか、覆う必要があります。間仕切り壁で計画した場合は、有効寸法は最も大きい、800mmとなります。

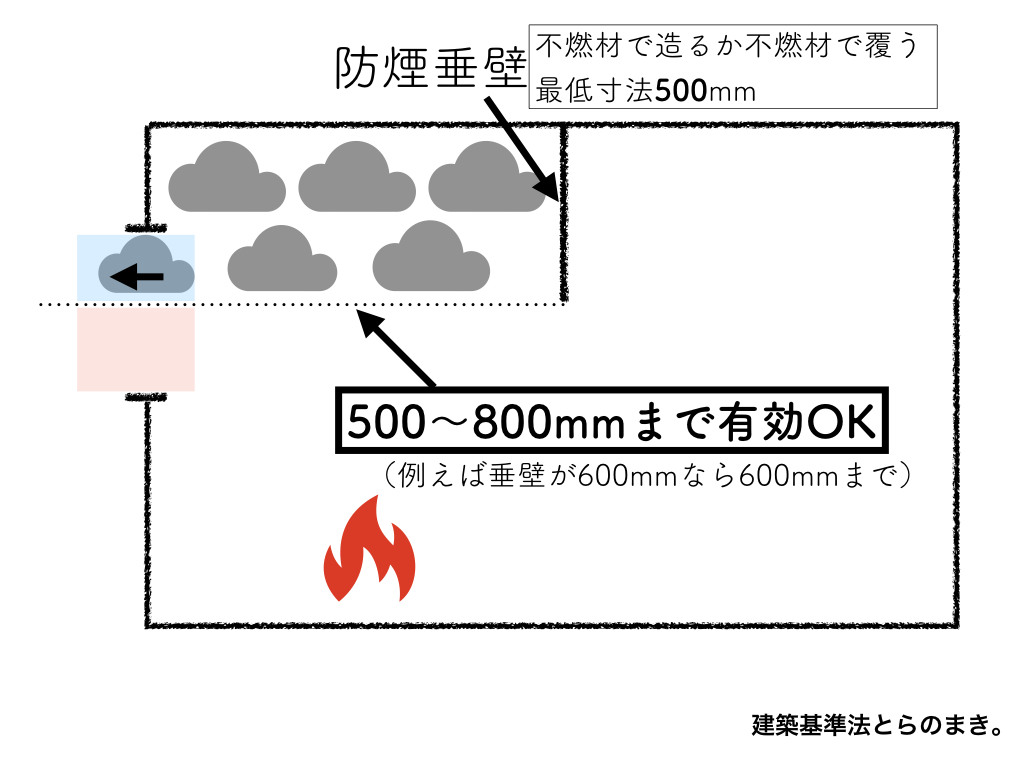

垂れ壁で区画する方法

使うケースとしては、部屋毎に防煙区画をする場合で、建具の上部に垂れ壁をする事が多いです。

最低限、500mm以上の垂れ壁が必要で、不燃材で造るか、覆ってください。

一番気を付けていただきたい事は、排煙設備の有効寸法です。防煙垂れ壁の場合、600mmの垂れ壁だったら600mmまでしか算定できないですし、500mmだったら500mmまでです。

[chat face=”そぞろ.png” name=”” align=”right” border=”gray” bg=”gray” style=”maru”]実際の間違いでやりがちなのが…

垂れ壁の最低寸法500mmで区画しているにも関わらず、有効800mmで計算する…というのはよくあります[/chat]

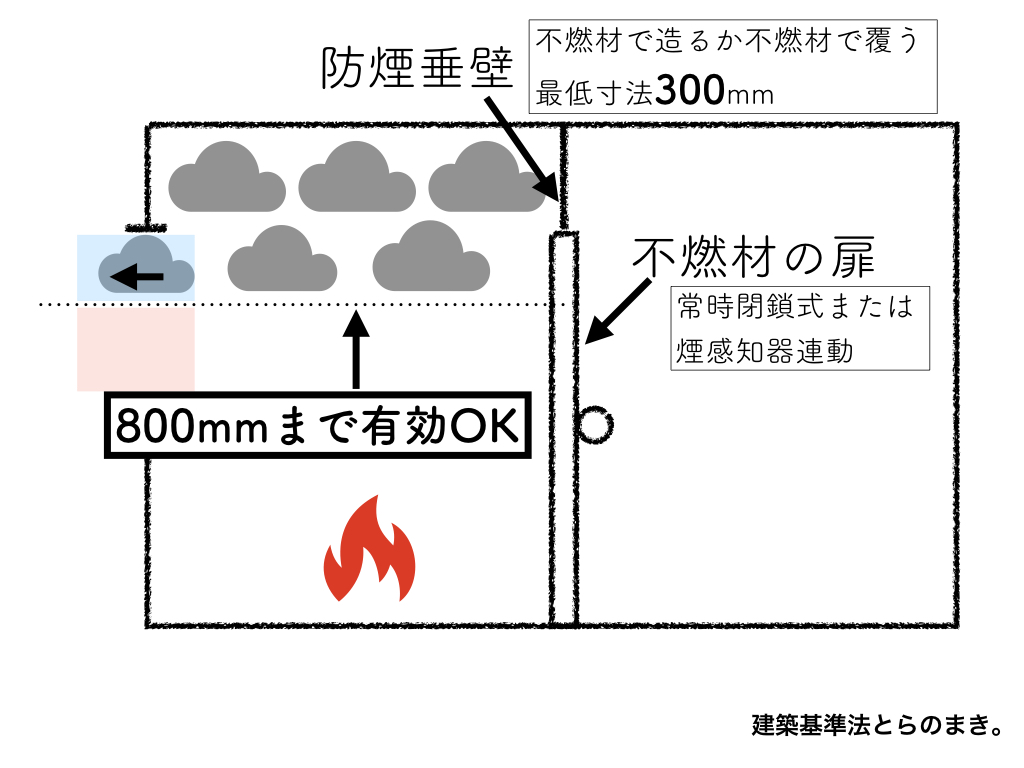

垂れ壁+不燃材の扉で区画する方法

天井高さが低い場合には、垂れ壁の寸法を500mm確保することも難しいです。その場合、扉に所定の性能を持たせることで、500mmから300mmに緩和されるものです。

こちらは、建築基準法ではなく、『 建築物の防火避難規定の解説2023』に記載されているものです。一部文章を引用します。

防煙区画を構成している間仕切壁等に常時閉鎖式又は煙感知器連動の不燃材料の戸（不燃材料で造り、又は覆われたもの）が設けられた場合は、戸の上部の不燃材料の垂れ壁は、天井面から下方に30㎝以上とすることができる

『建築物の防火避難規定の解説2023/ぎょうせい』p75より引用

防煙区画には『貫通処理』が必要か？

こちらは、法文では一切触れられていない内容になります。しかし、不要と記載されている書籍があるので、不要と読み取っても問題ないかと思います。

その書籍とは、『建築設備設計・施工上の運用指針 2024年版』です。こちらの書籍で、p258に防煙区画の貫通処理は不要と読み取れる記載があります。確認してみてください。

[chat face=”そぞろ.png” name=”” align=”right” border=”gray” bg=”gray” style=”maru”]こちらの書籍は、特定行政庁や指定確認検査機関も参考にしている書籍なので、根拠として示すことで、貫通処理は無しとして進めることができると思われます。[/chat]

防煙区画と『防火区画との違い』とは？

まず、防煙区画と防火区画は対象としているものが異なります。それによって、開口部に所定の制限があるかどうか異なってきます。

防煙区画は、煙を建築物にとどめるための規制です。煙は天井付近に集まるので、垂れ壁だけでも成立し、原則として開口部の制限はありません。

しかし、防火区画は、煙だけでなく火災を建築物の一部にとどめるための規制です。開口部があると火災が広がってしまうので、開口部に対しても所定の制限があります。

防火区画の開口部の制限など、詳しい内容は下記の記事で解説しています。

[box06 title=”あわせて読みたい”]防火区画とは？建築基準法の注意点もわかりやすく解説[/box06]
